Zigbee协议栈网络管理

一、补充基础知识

　　每个cc2530芯片出厂时候都有一个全球唯一的32位MAC地址，当设备连入网络的时候，每个设备都能获得由协调器分配的16位短地址，协调器默认地址0x0000，很多时候网络就是通过短地址进行管理。

二、实验现象

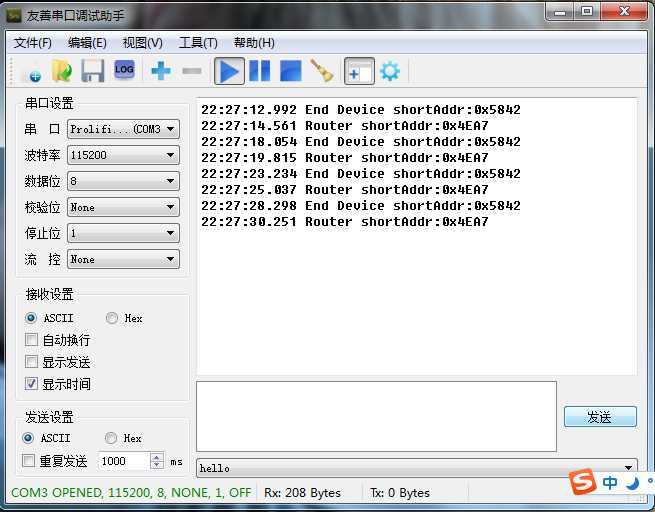

　　路由器、设备终端发送自己定义的设备号给协调器，协调器通过接收到的设备号判断设备类型，并且获取设备的短地址，通过串口打印出来。

三、实验步骤

串口初始化

bubuko.com,布布扣

图1

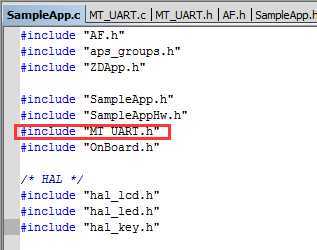

　　先在SampleApp.c添加串口通信的头文件。（如图1）

#include “MT_UART.h”

　　然后在初始化函数中添加串口初始化函数。（如图2）

  MT_UartInit();

  MT_UartRegisterTaskID(task_id);

bubuko.com,布布扣

图2

　　在MT_UartInit();处右键找到该函数的定义。（如图3）

bubuko.com,布布扣

图3

　　注意其中的波特率和流控，右键查看它们的定义，并修改参数。波特率设置115200，流控参数改成FALSE。（如图4）

bubuko.com,布布扣

图4

该实验是基于点播方式的，故配置点播的环境。

　　在SampleApp.c中新定义一个afAddrType_t型变量Point_To_Point_DstAddr，如图5。

bubuko.com,布布扣

图5

　　在初始化函数SampleApp_Init()中配置它的参数。（如图6）

bubuko.com,布布扣

图6

在SampleApp.c下新建一个自己的点播发送函数，代码如下：

 1 void SampleApp_SendPointToPointMessage(void)
 2
 3 {
 4
 5   uint8 device;
 6
 7   //设备类型号在SampleApp_NwkState中查看
 8
 9   if(SampleApp_NwkState == DEV_ROUTER)
10
11     device = 0x01; //路由器
12
13   else if(SampleApp_NwkState == DEV_END_DEVICE)
14
15     device = 0x02; //终端
16
17   else
18
19     device = 0x03; //出错
20
21
22
23   if ( AF_DataRequest( &Point_To_Point_DstAddr, &SampleApp_epDesc,
24
25                        SAMPLEAPP_POINT_TO_POINT_CLUSTERID,
26
27                        1,
28
29                        &device,
30
31                        &SampleApp_TransID,
32
33                        AF_DISCV_ROUTE,
34
35                        AF_DEFAULT_RADIUS ) == afStatus_SUCCESS )
36
37   {
38
39   }
40
41   else
42
43   {
44
45     // Error occurred in request to send.
46
47   }
48
49 }

SampleApp_SendPointToPointMessage

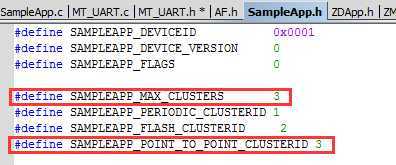

　　该函数功能是读取本设备信息并发送出去。其中参数SAMPLEAPP_POINT_TO_POINT_CLUSTERID需要在SampleApp.h文件下自行定义。（如图7）

bubuko.com,布布扣

图7

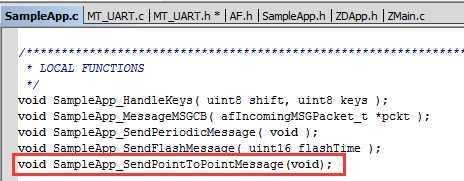

　　把该函数在文件开头进行声明。（如图8）

bubuko.com,布布扣

图8

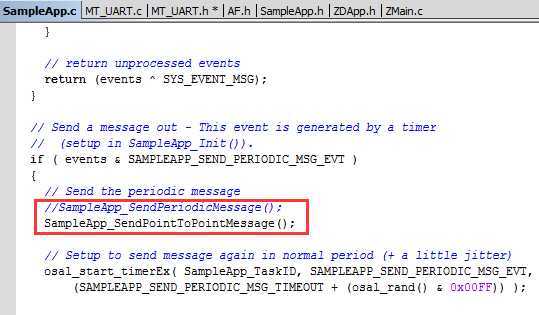

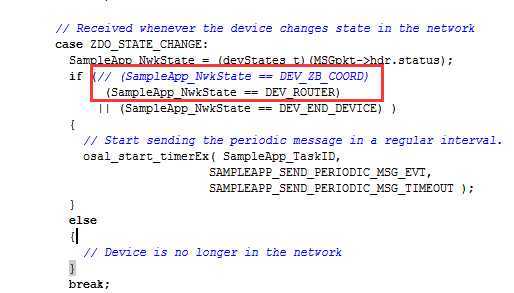

　　在SampleApp.c中函数SampleApp_ProcessEvent()下将原周期性发送函数注释掉并添加该函数。（如图9）

bubuko.com,布布扣

图9

在SampleApp_ProcessEvent()函数中找到调用的函数SampleApp_MessageMSGCB()，查看其定义，找到该函数，对其进行修改。代码如下：
