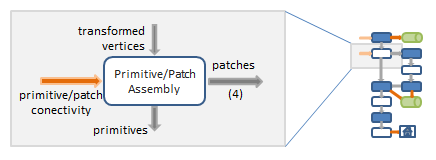

图元装配阶段把顶点shader处理后的数据作为输入，而这些顶点如何进行组合则是应用程序通过调用OpenGL函数glDraw*来指明的（图中橙色部分）。

      顶点的连接说明了顶点怎么组合成图元。图元可以是点，线，三角形或者patches。除此之外，可以提供毗邻的信息。例如，应用程序同样提供了生成邻接图元的顶点数据。这个数据只在几何shader中被使用，如何没有激活几何shader,那么这些信息将会被忽略。

    图元装配输出一些图元或者patches。例如，如何输入是六个顶点序列，连接信息指明这些顶点被连接成三角形，那么会生成2个三角形。对于三角形带来说，它会连接6个顶点，生成4个连在一起的三角形。

    在OpenGL4+, Patches是细分控制shader的输入图元类型.patch跟在上述的情况不一样，它的顶点数是不确定的，一个patch的顶点数可以从1到一个依赖于实现的常量：GL_MAX_PATCH_VERTICES。

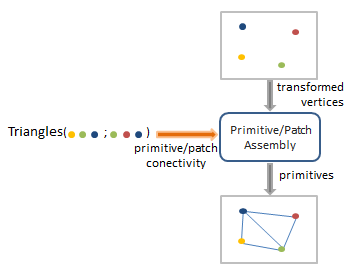

在图形学中，一般假设生成的图元类型实例是三角形，它可以描述成下面的步骤：

下表显示了所以可能的顶点组合信息设置和生成的结果，以及使用它们的对应shader:

下面是一些生成点，线和三角形的案例。对于有邻接信息的图元的例子，实线表示主图元（即生成的图元），虚线连接邻接的顶点。需要注意的是在图形学上（连接）的顺序，所以图元是逆时针顺序（CCW）连接。

patch的几何类插值不是线性的，所以没有在这里展示。关于patches的更多信息请看细分shader部分.
