Fluent mesh文件是Fluent软件的默认网格文件，主要包括网格的几何信息，分为dimensions, nodes, faces, cells, zones等部分。Fluent mesh文件的数据按照lisp语句的结构进行组织，语句用括号包围，语句开头一般为表示类型的整数。如文件开头：
| (0 "GAMBIT to Fluent File") |
这是一个注释语句，在mesh文件中注释类型标号为0。
0. 关于nodes,faces,cells的说明
从底层到顶层的组成顺序看，nodes组成faces，faces围成cells，且为便于遍历faces和cells，Fluent引入了face thread和cell thread，可将thread看成链接face或cell指针的链表结构
节点，面及单元格

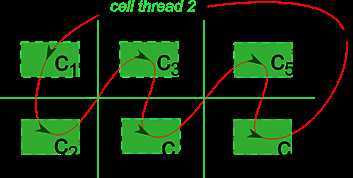

单元格线程
1. dimensions（网格维度）
标号：2
格式：
| (2 ND) |
其中N为网格的维度，可为2或3
实例:
|
(0 "Dimension:") |
2. nodes（节点数据）
标号：10
格式：
| (10 (zone-id first-index last-index type ND)(x1 y1 z1 x2 y2 z2... )) |
*如果zone-id=0, first-index将是1，last-index等于节点数，type设置为1, ND是网格维度，后面不跟坐标数据。此时相当于对nodes的整体说明
*如果zone-id大于0，表示结构体中的nodes属于编号zone-id的zone区域。此时first-index和last-index为该zone区域的节点编号，type设置为1，ND为可选参数，表示网格维度。当ND=2时，节点数据不显示z坐标
实例：
|
(10 (0 1 C 1 2)) |
3. faces（面及其线程）
标号：13
格式：
| (13 (zone-id first-index last-index bc-type face-type)) |
*zone-id=0时，语句说明面的数量(last-index – first-index + 1)，且不写出bc-type
*zone-id大于0时，为面线程编号，firt-index和last-index分别为线程中面标号的边界值
*bc-type:
| bc-type | decirption |
| 2 | interior |
| 3 | wall |
| 4 | pressure-inlet,inlet-vent,intake-fan |
| 5 | pressure-outlet,exhaust-fan,outlet-vent |
| 7 | symmetry |
| 8 | periodic-shadow |
| 9 | pressure-far-field |
| 10 | velocity-inlet |
| 12 | periodic |
| 14 | fan,porous-jump,radiator |
| 20 | mass-flow-inlet |
| 24 | interface |
| 31 | parent(hanging node) |
| 36 | outflow |
| 37 | axis |
*face-type
| face-type | description | nodes/face |
| 0 | mixed | |
| 2 | linear | 2 |
| 3 | triangular | 3 |
| 4 | quadrilateral | 4 |
| 5 | polygonal | NN |
其他数据，每一行表示一个face:
| n0 n1 n2 c0 c1 |
n*表示节点编号，对于2维网格，n2不显示；c*表示face的邻近cell编号，c0按右手法则确定，c1在face的另一边，在边界处c0或c1为0。
*当网格为混合类型时，即face-type=0，每一行说明面的语句应以节点数目开头：
| x n0 n1 ... nf c0 c1 |
x表示面上的节点数，nf表示最后一个节点。
4. cells
标号：12
格式：
| (12 (zone-id first-index last-index type element-type)) |
*zone-id=0时，语句用于说明cell的数目，若last-index=0则表示文件中无cell。type=0，element-type不显示
*zone-id大于0时，表示单元格线程，
type = 4 for hex
type = 2 for tet
type = 5 for pyramid
实例：
| (0 "Faces:") (13(0 1 11 0)) (13(3 1 3 3 0)( 2 5 7 5 0 2 7 8 3 0 2 8 6 1 0 )) (13(4 4 6 3 0)( 2 1 3 2 0 2 3 4 4 0 2 4 2 6 0 )) |
5. zones
标号：45
格式：
| (45 (id type name)()) |
id为区域编号
type为类型
name为区域名称
实例：
| (0 "Zones:") (45 (2 fluid fluid)()) (45 (3 wall up)()) (45 (4 wall down)()) (45 (5 pressure-outlet outlet)()) (45 (6 velocity-inlet inlet)()) (45 (8 interior default-interior)()) |
6. 附录-完成的msh文件
|
(0 "GAMBIT to Fluent File") (0 "Dimension:") (10 (0 1 C 1 2)) (0 "Faces:") (0 "Zones:") |
