在电力中，输电线之间的连通是根据电线开关的闭合来控制的，开关的闭合决定着电流流通的走向。在电力管理系统中，利用GIS进行电力制图，是表达各输电线之间关系的最直接的表现手段。但在实际应用中，开关点符号的特殊性使得在输电线上表现电流的连通与否十分困难，经常出现如下图所示的一些问题：
1、对线文件(输电线)进行制图表达ArcGIS桌面具有强大的制图能力，利用ArcMap可以很好的解决这些问题。我们可以在ArcMap通过以下两种方式来解决：

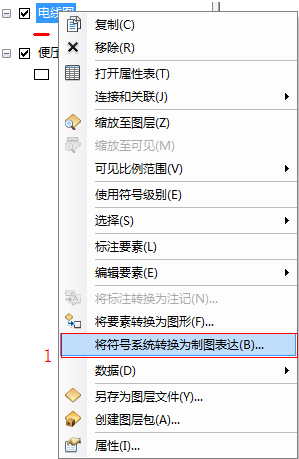

具体步骤如下所示：
在插入控制点时，把捕捉工具打开，会很方便捕捉到开关点文件图件中的开关点，同时也提高了制图精度。
按照以上步骤操作后，结果如下图所示：
开关13、14仍然是原来的符号，没有变成开关的形状。通过对输电线进行分析，发现这两个开关是一条线的两个端点，如下图所示：

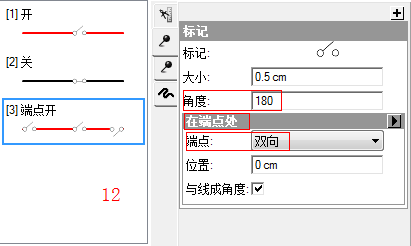

可以在制图表达中增加新规则来对开关13、14进行操作：
最后结果如下：
2、对点文件(开关)进行制图表达
具体步骤如下所示：
把开关点文件进行制图表达转换，进入生成的制图表达开关点文件属性—符号—制图表达中
根据本数据的特点，在制图表达中建立了下面几种规则
对开关点文件中的每一个开关点进行分别调整也可只建立两种规则分别是开和关，然后在下一步中分别调整符号的角度和大小。
最后结果如下：
总结：ArcGIS桌面的制图表达功能能够出色完成符号标注的问题，利用制图表达能够很好表现电力系统中开关点符号，制作出精美的地图。比较上面两种方法，对线文件进行制图表达能更快地表现开关点的符号，但是规则设置更复杂;对开关点进行制图表达，虽然效率慢一点，但是设置简单。在实际应用中我们可以把两种方法结合起来，先对输电线进行制图表达，快速显示形状符号，对标注错误的点或未标注的点，可以采用对开关点符号进行制图表达。
原文地址：http://blog.csdn.net/dsac1/article/details/45024859
