Spatial Analyst 工具条提供了两个交互式工具，可用于对数据进行简单的探究。选定的图层用于识别这两个工具所作用的栅格。
关于交互式 Spatial Analyst 工具
Spatial Analyst 工具条中包含两个可用的交互式工具。向 ArcMap 的内容列表中添加适当的栅格图层后，这两种工具即变为可用状态。
等值线
创建等值线 交互式工具可用于在单波段栅格上的特定位置创建单条等值线(连接等值像元的线)。您可能需要标识具有相同高程、温度或大气压力的位置。
要创建等值线，请按以下步骤操作：
下图显示的是绘制了等值线的表面栅格的示例：
要删除等值线，请用光标选择要移除的等值线，然后按键盘上的 Delete 键。要选择多条需要删除的等值线，请按住Shift 或 Ctrl 键并单击这些等值线。选中等值线后，您也可以单击右键并选择删除。
由于等值线被绘制为图形，因此请注意，不要错误地移动或更改图形的形状。
使用等值线进行进一步显示和分析

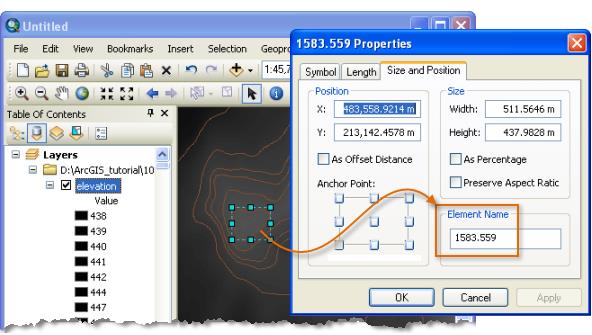

等值线高度记录为图形的“元素名称”。可以通过选择某一特定的等值线，右键单击该等值线，然后选择属性选项来获取等值线高度的值。在弹出的对话框中，单击大小和位置选项卡。“元素名称”即为所选等值线的高度。这非常有用，因为它使您能够通过打开属性来查看等值图形线表示的高度。它还使您能够复制高度值，以便粘贴在其他地方。
您还可以在属性对话框的标题栏中查看此值。
您也可以将所选等值线图形转换为要素类或 3D 图形文件。为此，请激活绘制 工具条，然后选择绘制 > 将图形转换为要素。每个图形的名称(高度)会自动添加到输出 shapefile 或所创建要素类的“名称”字段。因此，输出要素将自动包括显示每条等值线高度的属性。它也可用于标注等值线高度。
直方图
直方图 交互式工具可用于探究栅格图层中值的分布。例如，您可能想知道具有特定值的像元的数目(计数)，例如，表示森林土地或闲置地产的像元的数目。
要创建直方图，请按以下步骤操作：
直方图条形图将显示在新的浮动窗口中。
直方图利用内容列表中指定的字段进行符号化。要根据另一字段的值创建直方图，请首先更改栅格图层的符号系统以使用值字段。
如下为基于字段而不是“值”符号化的栅格直方图的示例：
如果想更改直方图的外观，请右键单击直方图上的任意位置，然后选择属性。也可以双击图形，打开图形属性对话。
如果您之前选择了栅格属性表中的某些行，则所选内容也将显示在直方图中。也可以在栅格数据上使用图形选择为数据的特定区域绘制直方图。请注意，在此情况下，确定直方图值时将使用选定图形的范围，即使其中一些值不可见。
此“直方图”工具仅作用于栅格图层。请注意，连接字段不受支持。
交互式工具行为
交互式等值线与直方图工具在屏幕分辨率下对 ArcMap 窗口范围内的数据进行操作。带来的益处是，即使对于非常庞大的输入栅格数据集(例如来自镶嵌数据集或影像服务的栅格数据集)，也可以迅速做出响应。可以在窗口中所显示的栅格数据的内容列表中显示空间分辨率。
如果希望使用数据的全分辨率创建等值线，请使用等值线或等值线序列工具。如果希望基于数据全分辨率绘制直方图，可以尝试以垂直条形图的形式创建直方图。
输入类型
只能为单波段栅格创建等值线和直方图。整型和浮点型栅格均受支持。
