四、按键控制LED灯亮灭

标签：

材料：

　　1.SAGOO UNO 1块；

　　2.按键模块 1块；

　　3.杜邦线若干。

步骤：

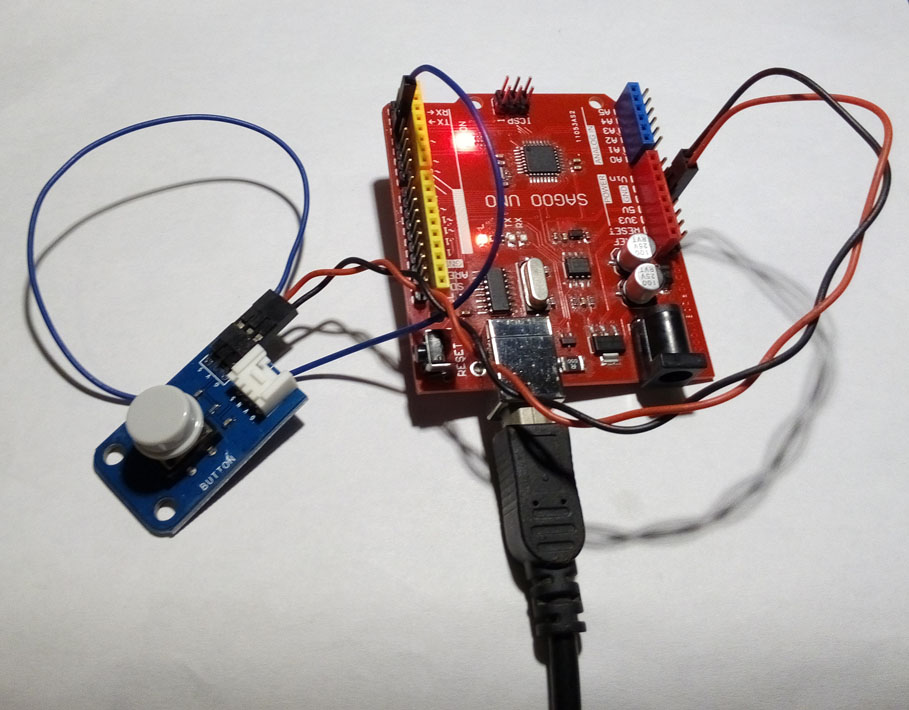

　　1.按照下图连接按键模块和UNO；

　　SAGOO UNO引脚                                      按键模块引脚

　　　　3V3  <------------------------------------>    V（电源）

　　　　GND <------------------------------------>    G（电源）

           Pin2  <------------------------------------>    S（信号）

　　2.启动Arduino IDE软件，打开File->Examples->Digital->Button,编译并下载到UNO主板；

　　3.默认UNO板上LED灯是亮的，按下按键LED灭，放开LED灯亮。

　　　　演示视频：http://v.youku.com/v_show/id_XMTI4NjM2NTg0MA==.html

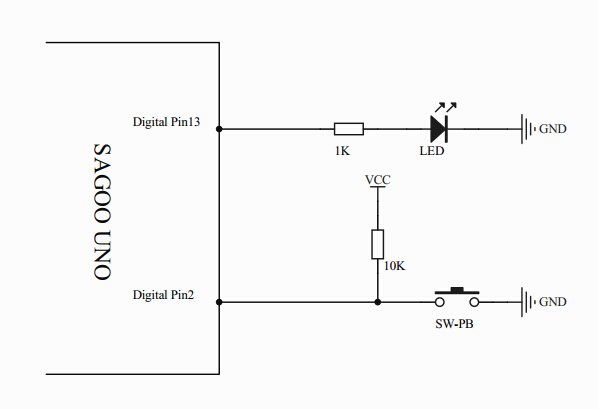

原理图：

代码：

　　// constants won‘t change. They‘re used here to

　　// set pin numbers:
　　const int buttonPin = 2; // the number of the pushbutton pin
　　const int ledPin = 13; // the number of the LED pin

　　// variables will change:
　　int buttonState = 0; // variable for reading the pushbutton status

　　void setup() {
　　// initialize the LED pin as an output:
　　pinMode(ledPin, OUTPUT);
　　// initialize the pushbutton pin as an input:
　　pinMode(buttonPin, INPUT);
　　}

　　void loop(){
　　// read the state of the pushbutton value:
　　buttonState = digitalRead(buttonPin);

　　// check if the pushbutton is pressed.
　　// if it is, the buttonState is HIGH:
　　if (buttonState == HIGH) {
　　// turn LED on:
　　digitalWrite(ledPin, HIGH);
　　}
　　else {
　　// turn LED off:
　　digitalWrite(ledPin, LOW);
　　}
　　}　

说明：

　　硬件：UNO主板通过Digital Pin2读取按键模块的状态，当按键输出为高电平，点亮LED灯，反之，熄灭LED灯。按键模块默认输出高电平，按下按键输出低电平。

　　软件：　

　　　　const int buttonPin = 2;  --定义常量button为数字2；

　　　　const int ledPin = 13;      -- 定义常量ledPin为数字13；

　　　　int buttonState = 0;---定义引脚变量的默认状态为0；

　　　　buttonState = digitalRead(buttonPin);--读数字脚2的状态值给变量buttonstate;

　　　　/*----------------------------------------------------

　　　　if...else...语句，判断按键状态并执行对应的动作

　　　　-----------------------------------------------------*/

　　　　if (buttonState == HIGH) {
　　　　// turn LED on:
　　　　digitalWrite(ledPin, HIGH);
　　　　}
　　　　else {
　　　　// turn LED off:
　　　　digitalWrite(ledPin, LOW);
　　　　}
