iptables 深入分析

标签：

Linux kernel version: 3.18.14    file:  net/ipv4/netfilter/iptables_filter.c

先贴出重要的全局变量struct xt_table  packet_filter：

#define FILTER_VALID_HOOKS ((1 << NF_INET_LOCAL_IN) |  (1 << NF_INET_FORWARD) | (1 << NF_INET_LOCAL_OUT))

static const struct xt_table packet_filter = {
    .name        　　= "filter",
    .valid_hooks    = FILTER_VALID_HOOKS,
    .me        = THIS_MODULE,
    .af        = NFPROTO_IPV4,
    .priority    = NF_IP_PRI_FILTER,
};

看代码：

1. 最开始的 module_init(iptables_filter_init)

2. iptables_filter_init  -->  register_pernet_subsys(&iptable_filter_net_ops)

　　　　　　　　　    -->  xt_hook_link(&packet_filter, iptable_filter_hook)     /* iptable_filter_hook 也存在于当前这个文件iptables_filter.c 中  */

看看 iptable_filter_net_ops：

static struct pernet_operations iptable_filter_net_ops = {
    .init = iptable_filter_net_init,
    .exit = iptable_filter_net_exit,
};

3. 看看这个网络subsystem的初始化函数：iptable_filter_net_init

--> struct ipt_replace *repl = ipt_alloc_initial_table(&packet_filter)　　　　/* 分配一个初始化的table  */

--> net->ipv4.ipvtable_filter = ipt_register_table(net, &packet_filter, repl)　　/* 注册一个table, 并且把它挂在当前这个ipv4命名空间中（Control Groups相关的东东）*/

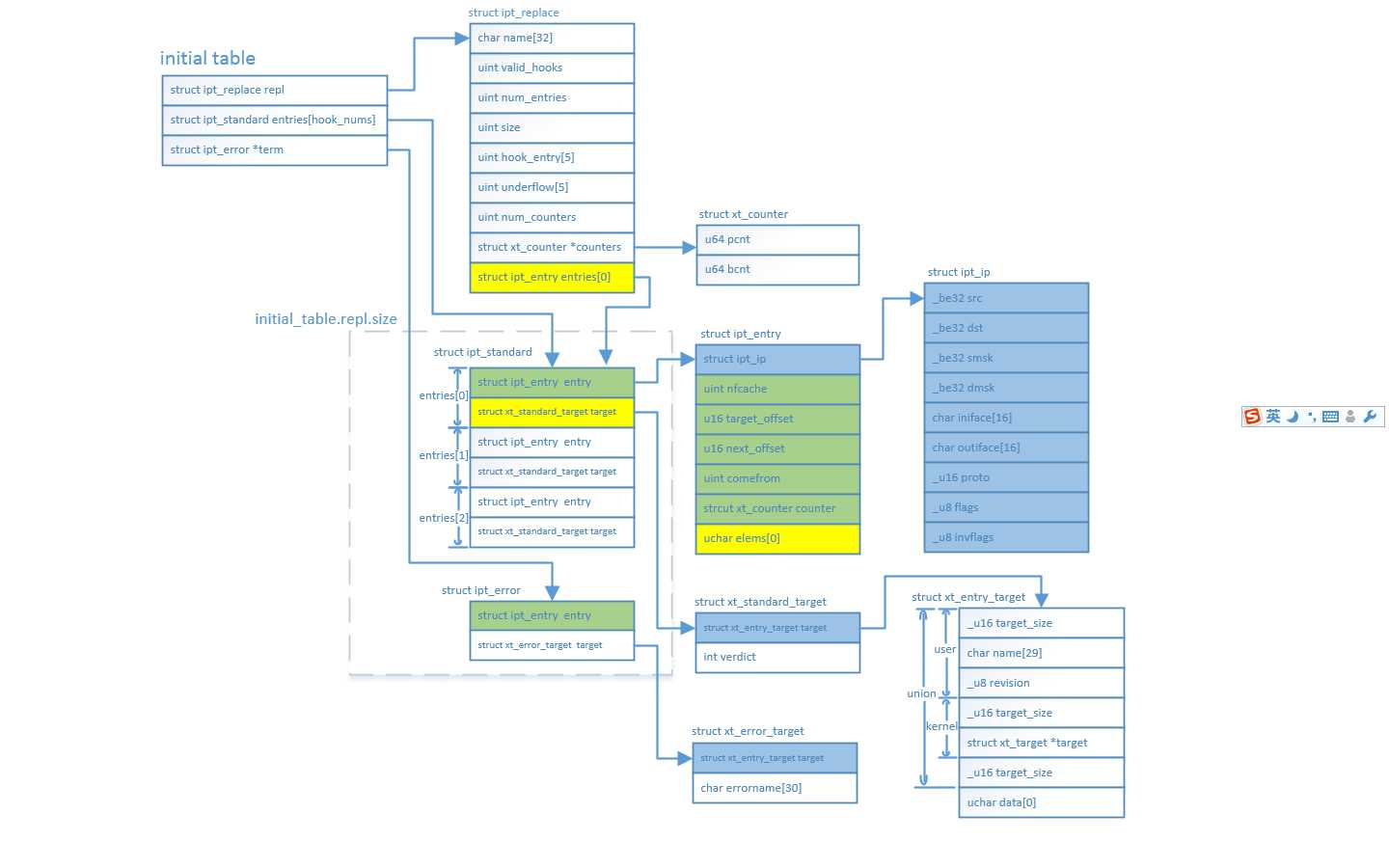

好！ ipt_alloc_initial_table 后的相关存储结构如下图所示：

注意 柔性数组的使用，结构设计的巧妙之处！

a. 这个结构的分配时由xt_alloc_initial_table宏（net/netfilter/xt_repldata.h文件中）完成的

b. tbl->repl.size = nhooks * sizeof(struct ipt_standard) + sizeof(struct ipt_error)

故事发展到这里，内核已经初始化了一个initial table，接下来就把它register到当前的namespace

调用ipt_register_table(net, &packet_filter, repl)　　/* 这个 repl就是指向了initial table  */

来看注册的table的存储结构

其中每个entries指向的内存空间是这样赋值的

memcpy(entry, repl->entries, repl->size)

就是把初始化的table的entries指向的内存空间内容copy过来（上一幅图虚线方框的部分）

table注册完后，初始化的initial table被kfree了

表注册好了，接下来执行的是最要的一步：往INET_PROTO的HOOK点上挂载钩子函数：

xt_hook_link(&packet_filter, iptable_filter_hook)，xt_hook_link最后调用的就是nf_register_hooks

未完待续...
