在UML系统开发中有三个主要的模型：
功能模型: 从用户的角度展示系统的功能，包括用例图。
对象模型: 采用对象，属性，操作，关联等概念展示系统的结构和基础，包括类图。
动态模型: 展现系统的内部行为。 包括序列图，活动图，状态图。
下面具体说明：
1.类图：描述一组对象、接口、协作等事物之间的关系。如下图(摘自网络)：
注：#表示protected，+表示Public，-表示private
2.对象图：描述一组对象之间的关系，是具有具体属性值和行为的一个具体事物，其是类图中所建事物实例的静态快照，其与类图的主要区别是一个是抽象的,而对象图是具体的。如下图(摘自网络)：
3.用例图：描述一组用例、参与者以及它们之间的关系，其展示的是该系统在它的外面环境中所提供的外部可见服务。如下图(摘自网络)：
4.交互图：包括序列图（顺序图）和协作图，两者对应，顺序图是强调消息时间顺序，有对象生命线和控制焦点。协作图是强调接收和发送消息的对象的结构组织，有路径和顺序号。如下图(摘自网络)：
序列图：
协作图：

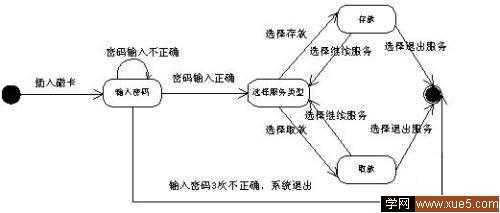

5.状态图：展示了一个状态机，由状态、转换、事件和活动组成。强调事件行为的顺序。如下图(摘自网络)：
6.活动图：是一种特殊的状态图，实现一个活动到另一个活动的流程。如下图(摘自网络)：
7.构件图和部署图：构件图展示一组构件之间的组织和依赖关系，并以全局的模型展示出来。部署图是构件的配置及描述系统如何在硬件上部署。如下图(摘自网络)：
原文地址：http://www.cnblogs.com/netsql/p/3833207.html
