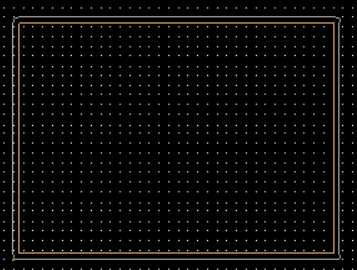

板宽 Add->Line

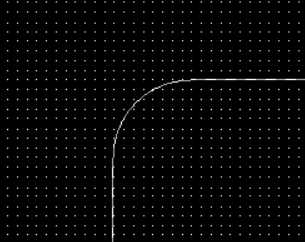

画倒角：

　　Manufacture->Draft->Chamfer（倒45度角） Fillet（倒圆弧）

　　点击需要倒角的两根直线

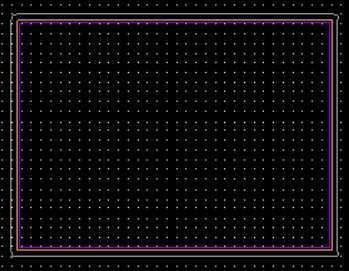

　布线到板边有一定距离，添加布线区域：Setup->Areas->Route Keepin（允许布线区域）

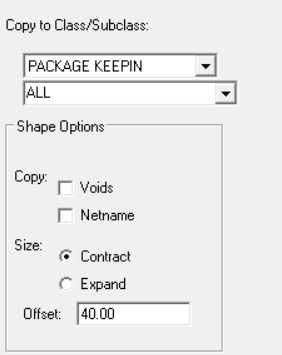

　用Copy命令创建Package Keepin（元件摆放区域）：Edit->Z-Copy（对于图形的复制）

　　Contract（缩小），Expand（放大），Offset（缩小或放大的值）

　　然后点击Route-Keepin的线

　　　　注意：（Find下Shape一定要选中，因为是对Shape操作的）

添加安装孔：Place->Manually（手工放置）

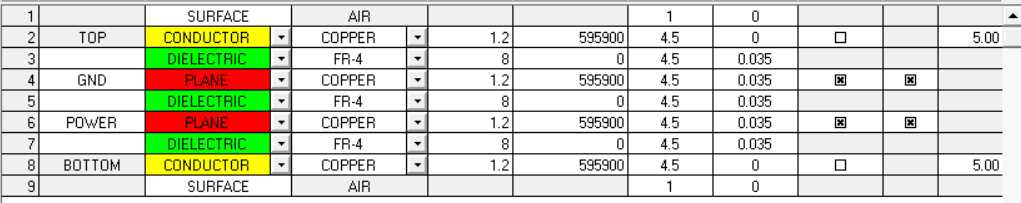

设置层叠结构：Setup->Cross Section

　　Conductor：走线层

　　Dielectric：介质层

　　Plane：内电层

--------------------------------------

　　Copper：覆铜层

　　Negative：负片

　　Positive：正片

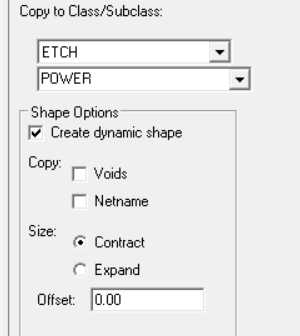

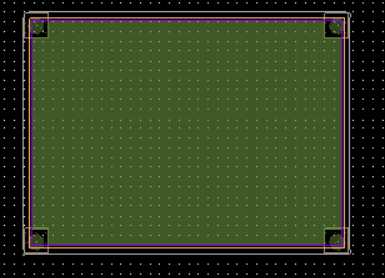

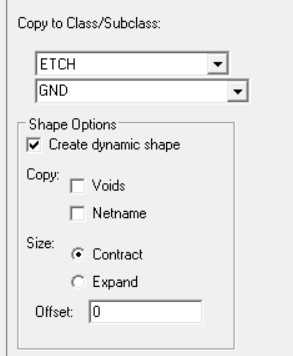

内电层覆铜：使用Z-Copy方式

　　Create dynamic shape：动态铜，方便过孔挖空        ETCH：内电层

布局前设置：

　　导入网表：Edit->Import->Logic

　　　　注：16.4版本以下的 Setup->Drawing Options 更改为 Display->Status，其他在 Setup->Design Parameter！！！！

元件摆放

　　手工摆放：Place->Mannualy
